In der Präzisionsfertigung bewegen sich 3-Achs-Werkzeugmaschinen in drei Richtungen, 4-Achs-Werkzeugmaschinen fügen eine Drehachse hinzu, und 5-Achs-Werkzeugmaschinen fügen zwei Drehachsen hinzu. Die Anzahl der nutzbaren Achsen einer Werkzeugmaschine ist ein entscheidender Faktor dafür, welche Fähigkeiten, Effizienz und Komplexität die Teile haben können, die sie bearbeiten kann.
Beim Vergleich von 3-Achs-, 4-Achs- und 5-Achs-Bearbeitungsverfahren lässt sich nicht einfach beurteilen, welches besser oder schlechter ist. Stattdessen müssen verschiedene Aspekte wie Bauteilgeometrie, bearbeitete Oberfläche, Toleranzanforderungen und Budget berücksichtigt werden.
Dieser Leitfaden erklärt die Prinzipien, Vorteile, Grenzen, Kostenunterschiede und Auswahlkriterien der 3-Achs-, 4-Achs- und 5-Achs-Bearbeitung. Er hilft, eine falsche Prozessauswahl, unnötige Bearbeitungskosten und Produktionsverzögerungen zu vermeiden.
3-Achs- vs. 4-Achs- vs. 5-Achs-Bearbeitung: Wichtige Unterschiede
Überblick über die Unterschiede zwischen den drei Achsbearbeitungsverfahren:
| Faktor | 3-Achs-Bearbeitung | 4-Achs-Bearbeitung | 5-Achs-Bearbeitung |
| Bewegung | X, Y, Z | X, Y, Z + eine Drehachse | X, Y, Z + zwei Drehachsen |
| Werkstückeinrichtung | Für mehrseitige Teile sind mehr Einrichtungen erforderlich | Weniger Einrichtungen | Die wenigsten Einrichtungen |
| Bauteilkomplexität | Einfach bis mittel | Mittel | Mittel bis sehr komplex |
| Werkzeugzugang | Begrenzt | Besserer seitlicher Zugang | Bester Zugang aus mehreren Winkeln |
| Programmierschwierigkeit | Niedrig bis mittel | Mittel | Hoch |
| Kosten | Am niedrigsten für einfache Teile | Mittel | Höchster Maschinenstundensatz |
| Genauigkeit mehrseitiger Teile | Kann durch Neupositionierung beeinträchtigt werden | Bessere Konsistenz | Beste Konsistenz für komplexe Teile |
| Oberflächenfinish | Gut für einfache Oberflächen | Gut für seitliche/rotierende Oberflächen | Besser für komplexe gekrümmte Oberflächen |
| Am besten geeignet für | Platten, Halterungen, Abdeckungen | Zylindrische und mehrseitige Teile | Komplexe Präzisionsteile |
| Priorität des Käufers | Kostenkontrolle | Effizienz und Seitenbearbeitung | Geometrische Fähigkeit und Genauigkeit |
Detaillierte Unterschiede zwischen den drei Achsbearbeitungsverfahren:
Bewegungsunterschiede:
- Die 3-Achs-Bearbeitung verwendet nur lineare Bewegung.
- Die 4-Achs-Bearbeitung fügt eine Drehrichtung hinzu.
- Die 5-Achs-Bearbeitung fügt zwei Drehrichtungen hinzu, sodass das Schneidwerkzeug oder Werkstück das Teil aus mehr Winkeln erreichen kann.
Unterschiede bei Einrichtung und Spanntechnik:
- Bei der 3-Achs-Bearbeitung erfordern mehrseitige Teile normalerweise wiederholte Einrichtungen. Jedes Mal, wenn ein Teil entfernt und erneut gespannt wird, besteht das Risiko eines Positionierfehlers.
- Die 4-Achs-Bearbeitung reduziert dieses Problem, indem das Werkstück automatisch gedreht wird.
- Die 5-Achs-Bearbeitung reduziert dieses Problem weiter, indem mehr Oberflächen in einer einzigen Aufspannung bearbeitet werden können.
Genauigkeitsunterschiede:
Mehr Achsen bedeuten nicht automatisch höhere Genauigkeit. Eine hochwertige 3-Achs-Maschine mit guter Spanntechnik kann einfache Teile genauer herstellen als eine schlecht gewartete 5-Achs-Maschine. Bei komplexen mehrseitigen Teilen können 4-Achs- und 5-Achs-Bearbeitung jedoch die Konsistenz verbessern, indem wiederholte Einrichtungen reduziert werden.
Kostenunterschiede:
- Für einfache Teile ist die 3-Achs-Bearbeitung normalerweise die wirtschaftlichste Option.
- Für mehrseitige Teile kann die 4-Achs-Bearbeitung die Gesamtkosten durch weniger Einrichtungen senken.
- Für komplexe Teile kann die 5-Achs-Bearbeitung zwar einen höheren Maschinenstundensatz haben, aber die gesamten Projektkosten durch geringere Vorrichtungskomplexität, weniger Nachbearbeitungen und ein geringeres Nacharbeitsrisiko senken.
Unterschiede beim Oberflächenfinish:
Die 5-Achs-Bearbeitung kann häufig das Oberflächenfinish komplexer Oberflächen verbessern, weil das Werkzeug einen besseren Schneidwinkel beibehalten kann.
Was ist Achsbearbeitung?
Bei der CNC-Bearbeitung bezeichnet eine „Achse“ eine gesteuerte Richtung der Maschinenbewegung. Das Schneidwerkzeug oder Werkstück bewegt sich entlang dieser Achsen, um Material zu entfernen und die endgültige Bauteilform zu erzeugen.
Lineare Achsen: X, Y und Z
Achse | Bewegungsrichtung | Funktion bei der Bearbeitung |
X-Achse | Links und rechts | Steuert die horizontale Werkzeug- oder Tischbewegung |
Y-Achse | Vorwärts und rückwärts | Steuert die Tiefenrichtung |
Z-Achse | Nach oben und unten | Steuert Schnitttiefe und Werkzeugannäherung |
Diese drei Achsen bilden den grundlegenden Bearbeitungsraum. Je mehr Achsen eine Maschine hat, desto mehr Freiheitsgrade hat sie normalerweise, um verschiedene Oberflächen, Winkel und komplexe Geometrien zu erreichen.
Drehachsen: A, B und C
4-Achs- und 5-Achs-Bearbeitung führen Drehachsen ein. Diese Drehachsen ermöglichen es dem Werkstück oder Werkzeug, sich zu drehen, wodurch Seitenflächen, schräge Bohrungen, gekrümmte Oberflächen und mehrdirektionale Merkmale leichter bearbeitet werden können.
Drehachse | Dreht sich um | Übliche Funktion |
A-Achse | X-Achse | Wird häufig für die Bewegung eines Drehtisches verwendet |
B-Achse | Y-Achse | Wird häufig für Kippbewegungen des Tisches oder des Spindelkopfs verwendet |
C-Achse | Z-Achse | Wird häufig für die Drehpositionierung um die vertikale Achse verwendet |
Je mehr Achsen an der Bearbeitung beteiligt sind, desto flexibler wird die Maschine. Eine Bearbeitung mit mehr Achsen erfordert jedoch auch fortschrittlichere Programmierung, sorgfältigere Kollisionssimulation, erfahrenere Bediener und normalerweise höhere Maschinenstundensatzkosten.
Was ist 3-Achs-Bearbeitung?
Die 3-Achs-Bearbeitung ist die grundlegendste und am weitesten verbreitete CNC-Fräsmethode. Sie verwendet drei lineare Achsen: X, Y und Z. Während der Bearbeitung bewegt sich das Schneidwerkzeug in drei Richtungen, während das Werkstück auf dem Maschinentisch fixiert bleibt.
Vorteile der 3-Achs-Bearbeitung
Für Käufer besteht der Hauptvorteil der 3-Achs-Bearbeitung in der Kostenkontrolle. Wenn das Teil keine komplexe Seitenbearbeitung, schrägen Oberflächen oder Hinterschneidungen erfordert, kann die 3-Achs-Bearbeitung normalerweise das gewünschte Ergebnis zu den niedrigsten Gesamtkosten liefern.
Grenzen der 3-Achs-Bearbeitung:
Die größte Einschränkung der 3-Achs-Bearbeitung ist der eingeschränkte Werkzeugzugang. Da sich das Werkstück nicht automatisch dreht, können komplexe Oberflächen und Seitenmerkmale mehrere Einrichtungen erfordern. Dies erhöht Produktionszeit, Vorrichtungskosten und kumulierte Positionierfehler.

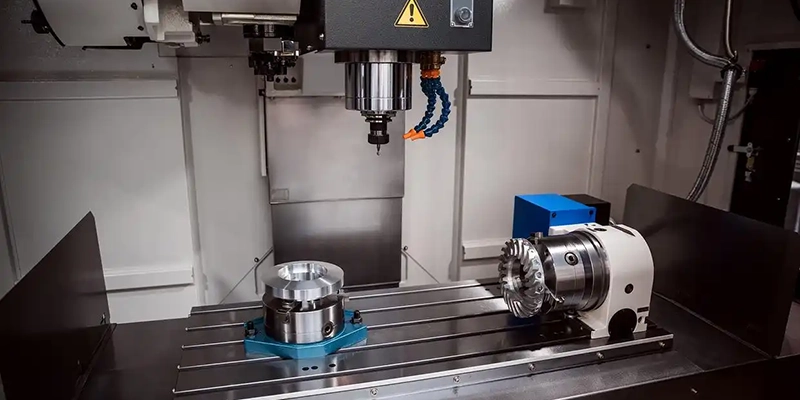

Was ist 4-Achs-Bearbeitung?
Die 4-Achs-Bearbeitung fügt den standardmäßigen linearen Achsen X, Y und Z eine Drehachse hinzu. Diese vierte Achse ist normalerweise die A-Achse, die sich um die X-Achse dreht. Die Drehbewegung ermöglicht es dem Werkstück, sich während der Bearbeitung zu drehen, sodass das Schneidwerkzeug mehrere Seiten erreichen kann, ohne dass wiederholte manuelle Neupositionierung erforderlich ist.
Es gibt zwei gängige Arten der 4-Achs-Bearbeitung:
- Die indexierte 4-Achs-Bearbeitung dreht das Werkstück vor der Bearbeitung auf einen festgelegten Winkel und eignet sich dadurch für seitliche Bohrungen und mehrseitige Teile;
- Die kontinuierliche 4-Achs-Bearbeitung hält das Werkstück während des Schneidens in Rotation und eignet sich dadurch für Spiralnuten und gekrümmte Konturen.
Vorteile der 4-Achs-Bearbeitung
Vorteil | Nutzen für Käufer |
Weniger Einrichtungen als bei der 3-Achs-Bearbeitung | Reduziert Rüstzeit und Arbeitsaufwand |
Bessere Genauigkeit bei mehrseitigen Teilen | Verbessert die Konsistenz zwischen den Flächen |
Geeignet für zylindrische Teile | Funktioniert gut bei Rotationsgeometrien |
Effiziente Bearbeitung seitlicher Merkmale | Reduziert manuelle Neupositionierung |
In vielen Fällen geringere Kosten als die 5-Achs-Bearbeitung | Bietet ein gutes Gleichgewicht zwischen Kosten und Leistung |
Grenzen der 4-Achs-Bearbeitung:
Die 4-Achs-Bearbeitung bietet mehr Flexibilität als die 3-Achs-Bearbeitung, hat aber weiterhin Grenzen. Da sie nur eine Drehachse hinzufügt, kann sie nicht jeden möglichen Winkel frei erreichen. Für Teile mit zusammengesetzten Winkeln, komplexen gekrümmten Oberflächen, tiefen Hinterschneidungen oder multidirektionalen Merkmalen kann die 5-Achs-Bearbeitung besser geeignet sein.

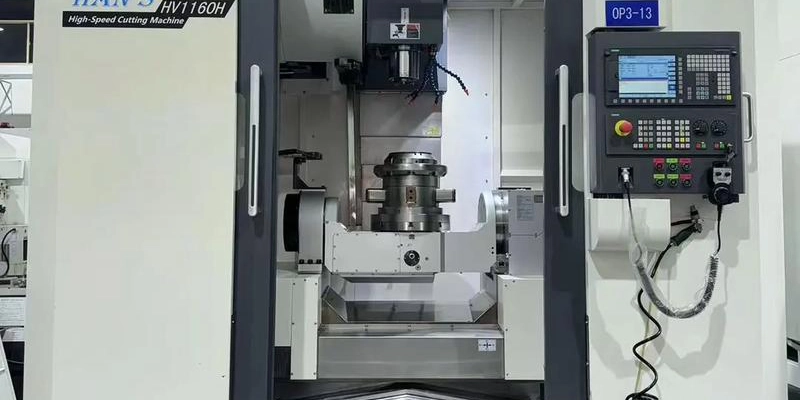

Was ist 5-Achs-Bearbeitung?
Die 5-Achs-Bearbeitung verwendet drei lineare Achsen plus zwei Drehachsen. Dadurch können sich Schneidwerkzeug oder Werkstück aus mehreren Richtungen bewegen und drehen. Im Vergleich zur 3-Achs- und 4-Achs-Bearbeitung bietet die 5-Achs-Bearbeitung besseren Zugang zu komplexen Oberflächen, schrägen Merkmalen, tiefen Kavitäten und präzisen mehrseitigen Strukturen.
Vorteile der 5-Achs-Bearbeitung
Vorteil | Nutzen für Käufer |
Weniger Einrichtungen | Bessere Konsistenz und kürzerer Prozessablauf |
Besserer Werkzeugzugang | Geeignet für komplexe Winkel und schwer erreichbare Oberflächen |
Kürzere Schneidwerkzeuge | Weniger Vibration und bessere Oberflächenqualität |
Stärkere geometrische Fähigkeit | Kann komplexe Gehäuse und gekrümmte Oberflächen bearbeiten |
Geeignet für hochwertige Teile | Geeignet für Präzisionskomponenten und Prototypen |
Die 5-Achs-Bearbeitung ist besonders wertvoll, wenn ein Teil mehrere kritische Oberflächen, komplexe 3D-Geometrie, enge Positionsbeziehungen oder schräge Merkmale aufweist, die mit 3-Achs-Bearbeitung nur schwer effektiv zu erreichen sind.
Grenzen der 5-Achs-Bearbeitung:
Die 5-Achs-Bearbeitung ist leistungsfähig, aber nicht immer die beste Wahl. Sie erfordert normalerweise höhere Maschinenkosten, fortschrittlichere CAM-Programmierung, Kollisionssimulation, qualifizierte Bediener und sorgfältigere Prüfung. Für einfache flache Teile kann die 5-Achs-Bearbeitung unnötig sein und die Kosten erhöhen, ohne die funktionale Leistung zu verbessern.
So wählen Sie das richtige Achsbearbeitungsverfahren aus
Das richtige Achsbearbeitungsverfahren sollte auf Grundlage von Bauteilgeometrie, Toleranzen, Produktionsvolumen, Budget und Material ausgewählt werden. Käufer sollten nicht einfach die Maschine mit der höchsten Achsenzahl wählen. Der richtige Prozess ist derjenige, der die funktionalen Anforderungen zu den niedrigsten Gesamtkosten erfüllt.
Auswahl nach Bauteilgeometrie:
Bauteilgeometrie | Empfohlene Methode |
Flache Platte mit Bohrungen | 3-Achs-Bearbeitung |
Einfache Aluminiumhalterung | 3-Achs-Bearbeitung |
Teil mit seitlichen Bohrungen | 4-Achs-Bearbeitung |
Zylindrisches Teil mit radialen Merkmalen | 4-Achs-Bearbeitung |
Gehäuse mit schrägen Merkmalen | 5-Achs-Bearbeitung |
Teil mit komplexer gekrümmter Oberfläche | 5-Achs-Bearbeitung |
Tiefe Kavität mit schwer erreichbaren Merkmalen | 5-Achs-Bearbeitung |
Auswahl nach Toleranzanforderungen:
Wenn alle wichtigen Merkmale auf einer Fläche liegen, kann die 3-Achs-Bearbeitung ausreichend sein. Wenn kritische Merkmale auf mehreren Flächen liegen, wird die Reduzierung von Einrichtungen wichtig. In diesem Fall kann 4-Achs- oder 5-Achs-Bearbeitung helfen, bessere Positionsbeziehungen aufrechtzuerhalten.
Auswahl nach Produktionsvolumen:
Produktionssituation | Geeignete Methode |
Einfacher Prototyp | 3-Achs-Bearbeitung |
Komplexer Prototyp | 5-Achs-Bearbeitung |
Kleinserie mit Seitenmerkmalen | 4-Achs-Bearbeitung |
Großserien einfacher Teile | 3-Achs-Bearbeitung mit optimierten Vorrichtungen |
Großserien komplexer Teile | 5-Achs-Bearbeitung oder eine kundenspezifische Vorrichtungsstrategie |
Auswahl nach Budget:
Das Budget sollte anhand der gesamten Projektkosten bewertet werden, nicht nur anhand des Maschinenstundensatzes. Ein niedrigerer Stundensatz bedeutet nicht immer niedrigere Endkosten, wenn das Teil mehrere Einrichtungen, komplexe Vorrichtungen, lange Zykluszeiten oder ein hohes Nacharbeitsrisiko erfordert.
Auswahl nach Material:
Bei Aluminiumteilen ist die Bearbeitung im Allgemeinen effizient, weil Aluminium eine gute Zerspanbarkeit hat und für viele CNC-Operationen geeignet ist. Aluminiumwerkstoffe der Serien 5000, 6000 und 7000 werden häufig für Aluminium-Strangpress- und CNC-Bearbeitungsprojekte verwendet.
Achsbearbeitung für Aluminiumteile
Aluminium ist eines der häufigsten Materialien für die CNC-Achsbearbeitung, weil es leicht, gut zerspanbar, nach geeigneter Oberflächenbehandlung korrosionsbeständig und für viele industrielle Anwendungen geeignet ist. Es wird häufig in Elektronik, Maschinenbau, Automatisierung, Bauwesen, Transport und Wärmeableitungsprodukten eingesetzt.
Warum Aluminium für die Achsbearbeitung geeignet ist
Aluminiumvorteil | Bearbeitungsvorteil |
Gute Zerspanbarkeit | Schnelleres Schneiden und kürzere Zykluszeiten |
Leichtgewicht | Geeignet für Strukturteile und bewegliche Komponenten |
Gute Wärmeleitfähigkeit | Geeignet für Kühlkörper und Elektronikteile |
Gute Kompatibilität mit Oberflächenbehandlungen | Unterstützt Eloxieren, Pulverbeschichtung und Sandstrahlen |
Breite Legierungsauswahl | Unterstützt unterschiedliche Festigkeits- und Leistungsanforderungen |
Faktoren, die die Achsbearbeitung beeinflussen
1.Maschinenstundensatz:
Die 3-Achs-Bearbeitung hat normalerweise den niedrigsten Maschinenstundensatz. Die 4-Achs-Bearbeitung ist wegen der Drehachse und der Vorrichtungsanforderungen normalerweise höher. Die 5-Achs-Bearbeitung hat normalerweise den höchsten Maschinenstundensatz, weil Maschinenkomplexität, Programmierschwierigkeit und Anforderungen an die Bedienerqualifikation höher sind.
Der Maschinenstundensatz ist jedoch nur ein Teil der Kosten. Bei komplexen Teilen kann die 5-Achs-Bearbeitung die Gesamtkosten senken, indem Vorrichtungen, Einrichtungen, Werkzeugwechsel und Nacharbeitsrisiken reduziert werden.
2.Programmierungs- und CAM-Zeit:
Mehr Achsen bedeuten normalerweise mehr Programmierzeit. 5-Achs-Bearbeitung erfordert häufig fortschrittliche CAM-Strategien, Simulation, Kollisionsprüfung und Werkzeugwegoptimierung. Dies erhöht die Vorbereitungszeit, kann jedoch die Bearbeitungszuverlässigkeit für komplexe Teile verbessern.
3.Vorrichtungskosten:
Bei mehrseitigen Teilen kann die 3-Achs-Bearbeitung mehrere Vorrichtungen erfordern. 4-Achs- und 5-Achs-Bearbeitung können Vorrichtungswechsel reduzieren, aber die Vorrichtungen selbst können spezialisierter sein. Die beste Lösung hängt von Geometrie und Losgröße ab.
4.Prüfanforderungen:
Komplexe Mehrachsteile erfordern normalerweise eine detailliertere Prüfung. Käufer sollten kritische Maße, Bezugspunkte, Oberflächenrauheit, Gewinde und Funktionsflächen auf der Zeichnung klar angeben.
5.Auswirkung der Oberflächenbehandlung:
Bei Aluminiumteilen sollte die Oberflächenbehandlung früh berücksichtigt werden. Eloxieren, Harteloxieren, Sandstrahlen, Pulverbeschichtung und Lackieren können Aussehen, Korrosionsbeständigkeit und Endmaße beeinflussen. Zhengji Aluminum bietet Eloxieren, Harteloxieren, Sandstrahlen, Pulverbeschichtung, Lackieren und weitere Mehrwertdienste an.
Welche Informationen sollten für ein Angebot zur Achsbearbeitung bereitgestellt werden?
Um ein genaues Angebot für die Achsbearbeitung zu erhalten, sollten Käufer vollständige technische und kommerzielle Informationen bereitstellen.
Erforderliche Informationen
- 2D-Zeichnungen (mit Abmessungen, Toleranzen, Gewinden, Bezugspunkten und Oberflächenfinish)
- 3D-CAD-Modell (hilft bei der Bewertung der Geometrie und der Machbarkeit des Werkzeugwegs)
- Materialgüte (beeinflusst Zerspanbarkeit, Festigkeit und Kosten)
- Menge (beeinflusst Einrichtungsstrategie und Stückpreis)
- Oberflächenbehandlung (beeinflusst Endmaße und Erscheinungsbild)
- Kritische Toleranzbereiche (helfen Ingenieuren bei der Planung von Bearbeitung und Prüfung)
- Anwendung (hilft dem Lieferanten, funktionale Anforderungen zu verstehen)
- Lieferanforderungen (helfen bei der Produktionsplanung)
Die DFM-Prüfung hilft, schwierige Merkmale zu identifizieren, unnötige Bearbeitungskosten zu reduzieren, die Vorrichtungsstrategie zu optimieren, Über-Toleranzierung zu vermeiden und die Lieferzeit zu verkürzen. Zheng Ji Aluminum hebt schnelle Angebote und kostenlose DFM-Analysen innerhalb von 12 Stunden als Teil seiner Kernkompetenzen hervor.
Fazit
Der Hauptunterschied zwischen 3-Achs-Bearbeitung, 4-Achs-Bearbeitung und 5-Achs-Bearbeitung ist nicht nur die Anzahl der Achsen. Der tatsächliche Unterschied liegt darin, wie viel Bearbeitungsfreiheit, Werkzeugzugang, Einrichtungsreduzierung und geometrische Fähigkeit jede Methode bietet.
Die Kernunterschiede zwischen den drei Verfahren lassen sich präzise wie folgt zusammenfassen:
- Die 3-Achs-Bearbeitung konzentriert sich auf grundlegende reguläre Bearbeitung, mit niedrigen Kosten, niedriger Einstiegshürde und begrenzter Anpassungsfähigkeit;
- Die 4-Achs-Bearbeitung konzentriert sich auf mehrseitige Bearbeitung mittlerer Präzision, mit hoher Effizienz, starker Kosteneffektivität und ohne wiederholte Einrichtungsfehler;
- Die 5-Achs-Bearbeitung konzentriert sich auf voll dimensionale komplexe Präzisionsbearbeitung, ohne tote Winkel, mit hoher Genauigkeit und starker Anpassungsfähigkeit.
Das Verständnis dieser Unterschiede ermöglicht es Ingenieuren und Einkaufsteams, fundierte Entscheidungen zu treffen, Leistung und Kosten zu optimieren und das am besten geeignete Achsbearbeitungsverfahren für Ihr Projekt zu finden.
FAQ
Was ist der Hauptunterschied zwischen 3-Achs- und 5-Achs-Bearbeitung?
Die 3-Achs-Bearbeitung verwendet lineare X-, Y- und Z-Bewegungen. Die 5-Achs-Bearbeitung fügt zwei Drehachsen hinzu, sodass Werkzeug oder Werkstück das Teil aus mehr Winkeln erreichen können. Dadurch eignet sich die 5-Achs-Bearbeitung besser für komplexe Geometrien, schräge Merkmale und mehrseitige Präzisionsteile.
Ist 5-Achs-Bearbeitung immer genauer als 3-Achs-Bearbeitung?
Nicht unbedingt. Die 5-Achs-Bearbeitung kann die Konsistenz komplexer Teile verbessern, indem Einrichtungen reduziert werden, aber die endgültige Genauigkeit hängt von Maschinenzustand, Vorrichtungsdesign, Programmierung, Werkzeugen, Bedienererfahrung und Prüfung ab.
Ist 4-Achs-Bearbeitung günstiger als 5-Achs-Bearbeitung?
Normalerweise ja. Für Teile mittlerer Komplexität ist die 4-Achs-Bearbeitung in der Regel wirtschaftlicher als die 5-Achs-Bearbeitung. Die Gesamtkosten hängen jedoch von Geometrie, Toleranzen, Menge, Vorrichtungsstrategie und Lieferzeit ab.
Können Aluminiumteile mit 5-Achs-CNC-Bearbeitung hergestellt werden?
Ja. Aluminium wird häufig in der 5-Achs-Bearbeitung verwendet, weil es leicht, gut zerspanbar und mit vielen Oberflächenbehandlungen kompatibel ist.
Welche Dateien sind für ein Angebot zur Achsbearbeitung erforderlich?
Käufer sollten 2D-Zeichnungen, 3D-CAD-Dateien, Materialgüte, Menge, Toleranzanforderungen, Anforderungen an die Oberflächenbehandlung und Liefererwartungen bereitstellen.
